ISD 低压补偿柜

ISD 低压补偿柜

概述:电力系统提供固定频率的正弦三相交流电,其电流、电压波形为正弦波,当有非线性设备(如变频器、整流器等)接入系统时,就会产生谐波,引起波形畸变。当谐波与电容器和变压器或其它的感性设备同时存在时,更会产生谐振,导致因谐波畸变更加严重,从而对供电系统的安全以及生产设备的稳定运行造成危害。

功能描述


在补偿电容前串接一定比例的电抗器,就可以解决上述问题。如串接6%的调谐电抗器可防止5次以上谐波发生谐振,串接14%的调谐电抗器可防止3次以上谐波发生谐振,同时还可以吸收一定数量的谐波,减少谐波危害。 阿珂法公司生产的ISD调谐滤波柜即采用滤波电容器和调谐电抗器串接方式,在改善系统功率因数的基础上,不仅有效地避免谐振发生,还能滤除一定比例谐波含量。


设备功能:

在基波频率下安全提高功率因数。

精确配置电容器和电抗器的调谐频率,避免系统谐波发生谐振。

滤除谐波能力15-50%。

安全特性:

使用封闭式一体化母排系统,让带电部分得到有效屏蔽,提高操作安全系数。

防拉弧保护功能:每个熔断器均有辅助触点,在断开负荷之前,辅助触点会先断开接触器,避免带负荷拉闸,确保操作人员的安全。

合理设计:

柜内合理布置器件,使净空间增加50%,达到最佳的散热效果,有效延长了电容器的使用寿命。

最简洁的布线设计,易于安装及运行维护,减少日常维护工作量。

温度控制器通过设定,当柜内温度高于设定值时,自动启动顶部风扇散热,低于设定值时,风扇停止运行,省电节能。

调谐电抗器采用铁芯式铜绕组结构,发热量相比铝绕组降低30%。

主要器件:

功率因数控制器

滤波电容器

调谐电抗器

电磁接触器

刀熔开关

封闭式母线系统

二次控制回路/温控器

散热风扇

金属柜体

电弧光保护装置(可选)

选配“阿珂法云控系统”,实时掌握设备的全部信息

规格型号

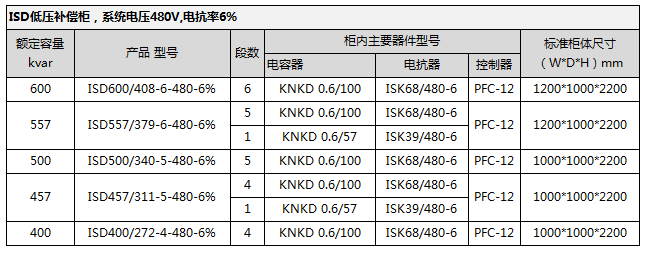

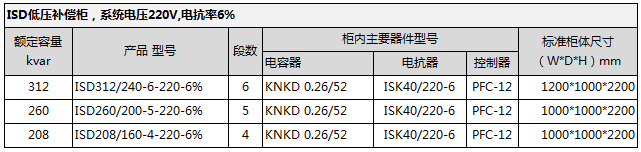

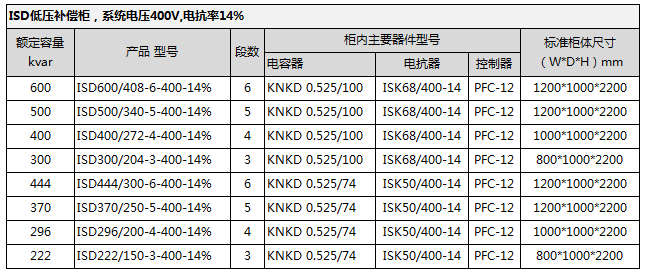

技术参数

系统电压:220V~750V

额定容量:50kvar~600 kvar /柜(其它容量可根据需求定制)

电抗系数:6%、7%、14%

调谐频率:204Hz、189Hz、133Hz (其他频率可根据需求提供)

安装场所:室内

绝缘水平:3kV/1min

放电时间:内设放电电阻,1分钟之内电压下降至50V以下。

工作温度:-20℃~+40℃

标 准:IEC60831 IEC60289 VDE0532 GB/T15576-1995 JB/T9663-1999

颜 色:RAL7035(其它颜色可根据需求定制)
