一、概述及基本原理：

ISG电子补偿柜，采用可关断电力电子器件IGBT组成自换相桥式电路，并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值，或直接控制其交流侧电流，即可迅速发出满足要求的容性无功电流或感性无功电流，以实现快速动态调节无功的目的，是目前无功功率控制领域内的最佳方案。

工作中，通过外部电流互感器（CT )，实时检测负载电流，并通过内部高速数字信号处理器（DSP），快速准确地计算分析系统无功需求， 然后根据设置值，以脉宽调制（PWM）信号形式向补偿电流生发生电路送出驱动脉冲，驱动内部IGBT使逆变器产生满足要求的无功补偿电流，最终实现对无功功率的无级、快速、双向补偿。

二、产品特点：

1、可一机多用：只需一台ISG，即可实现感性、容性、三相不平衡的无功补偿，解决用户多种需求

2、可实现无级补偿：具有无级调节功能，实现无功容量连续调节与平滑输出，精确补偿无功功率

3、快速响应：自动实时跟踪，动态补偿，全响应时间＜10ms

4、具有高安全性：具有过载限制功能,当系统需求无功容量大于ISG容量,ISG能在额定容量范围内最大限度输出,维持正常工作,不会出现过载故障

5、可实现数据共享：具有RS485/232通信接口，云控系统，实现数据实时共享

6、备缓启动控制：具有缓冲启动控制回路，避免自启动瞬间投入的电流过大，并有效限制该电流在额定范围之内

7、先进的电平设计技术：采用二组三电平交错并联模块, 以180度相位差的载波调变方式，消除开关纹波，提高电能质量

8、友好的人机互动界面：采用液晶显示面板，中英文操作界面，实时显示运行状态、设定运行参数，以及完整的事件记录、数据记录，具有故障报警及追忆功能

9、具备完善的保护功能：包括母线过压、母线欠压、直流过压过流、IGBT元件损坏保护、超温、IGBT短路等，具备系统启动自诊断功能

10、安装方便：可方便地通过并联实现扩容

11、选配“阿珂法云控系统”，实时掌握设备的全部信息

三、运行环境：

1、安装地点：屋内

2、运行方式：连续运转

3、环境温度：最高温度不超过40° 平均周温在24小时内不超过30°

4、海拔高度：2000米以下

5、相对湿度：＜95%

6、地震烈度:  Ⅷ级，水平加速度:  0.25g，垂直加速度:  0.125g

7、安装环境无有害气体和蒸汽，无导电性和爆炸性尘埃

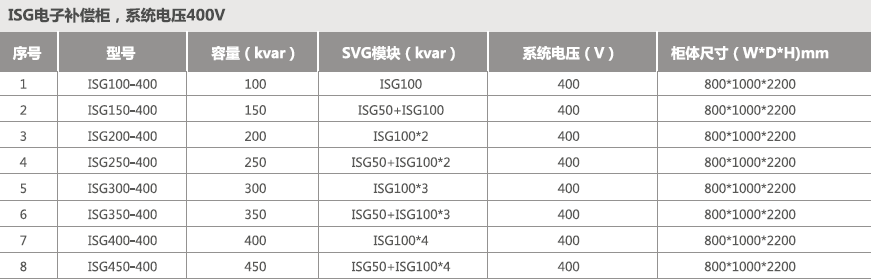

备注：特殊使用环境请联系本公司
