ES电子补偿器
概述：ES电子补偿柜，采用可关断电力电子器件IGBT组成自换相桥式电路，并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值，或直接控制其交流侧电流，即可迅速发出满足要求的容性无功电流或感性无功电流，以实现快速动态调节无功的目的，是目前无功功率控制领域内的最佳方案。
功能描述
ES电子补偿器，采用可关断电力电子器件IGBT组成自换相桥式电路，并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值，或直接控制其交流侧电流，即可迅速发出满足要求的容性无功电流或感性无功电流，以实现快速动态调节无功的目的，是目前无功功率控制领域内的最佳方案。
工作中，通过外部电流互感器（CT )，实时检测负载电流，并通过内部高速数字信号处理器（DSP），快速准确地计算分析系统无功需求， 然后根据设置值，以脉宽调制（PWM）信号形式向补偿电流生发生电路送出驱动脉冲，驱动内部IGBT使逆变器产生满足要求的无功补偿电流，最终实现对无功功率的无级、快速、双向补偿。

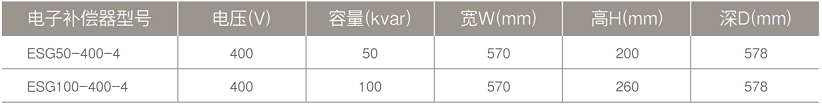

规格型号
技术参数
1、 额定电压：400V±20%
2、 频率范围：50/60Hz，±10%
3、 温度要求：-10℃~+55℃
4、 总补偿率：>97%
5、 MTBF>13万小时
6、 补偿容量0~100kvar
7、 响应时间：<1ms, 全响应时间：<20ms
8、 基本功能：感性、容量、三相不平衡、电压波动
9、 采用DSP数字控制技术，智能控制，实时跟踪
10、 采用三电平设计技术功率模块
11、 能实现无功容量连续调节与平滑输出，达到无级调节
12、 具有完善的保护功能：过压/欠压、过温、短路、缺相、过流等完善保护、具有系统自诊断功能、具有故障记录功能
13、 选配“阿珂法云控平台”，可实时掌握设备全部信息。
14、 通讯接口：RS485
15、 海拔高度：≤1000米，（更高海拔可定制）
