ISHG是第三代无功补偿产品，采用牵引级IGBT功率器件组成自换相桥式电路，以H桥级联的方式通过升压变压器或电抗器并联接入电网。ISHG运用先进的数字控制算法，通过PWM技术自动调节桥式电路交流侧输出电压的相位和幅值，或直接调节交流侧电流，使桥式电路吸收或者发出满足要求的无功电流，实现快速可靠跟踪和补偿无功负荷目的，是中、高压电压等级系统理想的无功补偿产品。

ISHG包含连接启动部分、控制部分和功率部分

连接启动部分由连接电网的电抗器、变压器、启动开关和启动电阻组成，用于设备连接电网，并抑制设备启动时的冲击，以及设备工作前对功率部分电容预充电。
控制部分，由主控制模块及相应的信号检测和控制电路组成，实现检测电网电压和补偿对象的电流、发出控制命令调节和补偿系统无功和谐波、接受调度命令等功能。
功率部分是ISHG的主体部分，由多个功率单元串联组成，用于输出和吸收系统的无功和谐波电流。
ISHG可看作是一个可变无功电流源并联在电网上。可补偿负载无功功率和谐波电流、提高功率因数、有效维持电网电压、改善电网谐波畸变、在补偿范围内抑制电压波动和闪变及校正电网电压不平衡。

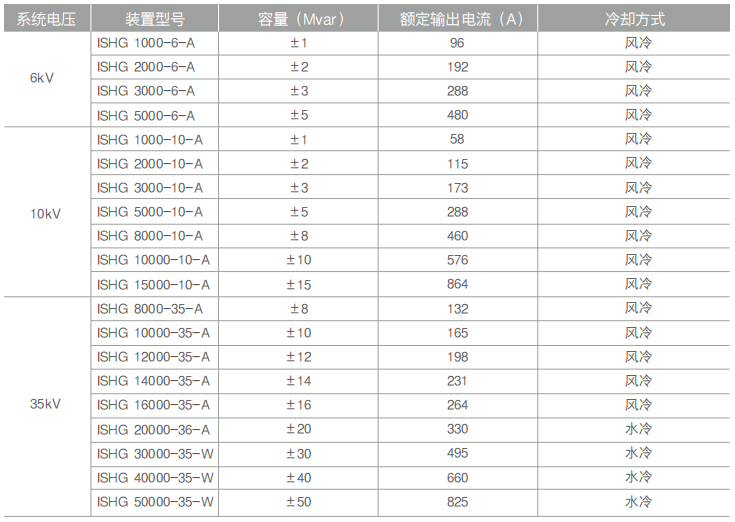

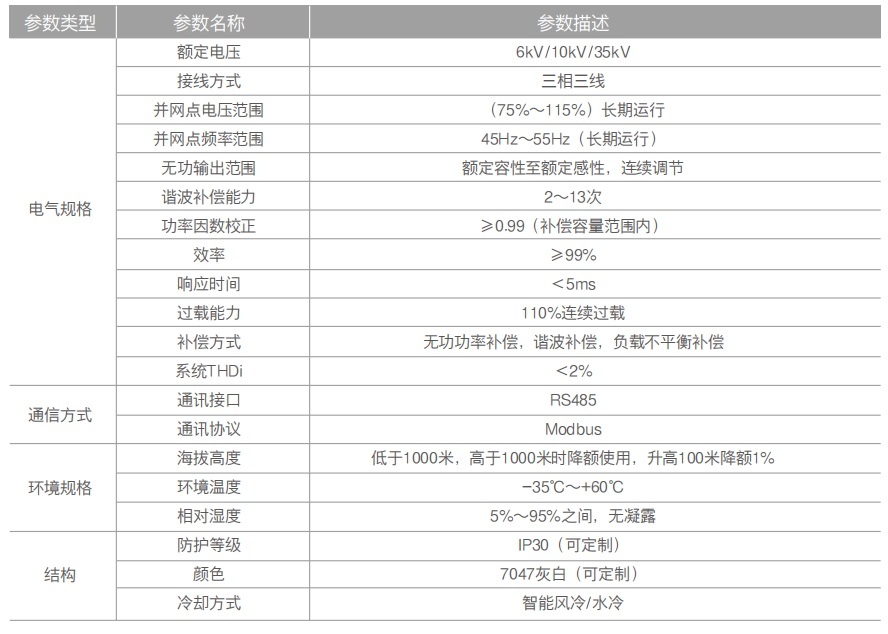

技术参数

双向无级动态补偿

可输出感性无功或容性无功，快速平滑调节系统无功。

治理系统谐波

可同时补偿2~13次谐波，有效抑制系统谐波。

补偿负载不平衡

可分相补偿，有效校正三相无功不平衡，稳定电网电压。

有效抑制电压闪变

快速无功调节能力，可以有效治理现场的电压闪变。

快速响应，实时跟踪

瞬态响应＜200μs，总响应速度＜5ms 。适应冲击性负荷和快速变化负荷。

多样化补偿模式

采用恒电压、恒无功、自动跟踪补偿等多种补偿模式。

先进算法

采用DDQ+重复+PR的控制算法。

高稳定性

内部采用光纤通讯，速度高、抗电磁干扰同时有效隔离高压单元；独特的三级直流电压控制方案，可使得总直流电压、各相间直流电压及每相内的直流电压都保持设定值，有效提升了装置的整体运行安全；使用FPGA作为专用保护芯片，系统在任何情况下都能进行有效保护，确保系统不死机。

模块化

功率单元采用模块化设计，安装、维护更便捷。
