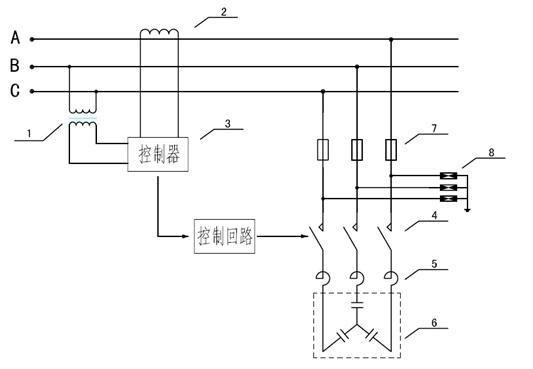

工作原理控制器根据采集到电网的实时数据进行判断，当控制器检测到系统无功功率低于设定值时，控制器发出合闸控制指令给真空接触器，将投入电容器组，当无功功率高于设定值时，控制器发出切除指令给真空接触器，将电容器切除，达到自动补偿的目的。

高压调谐补偿柜带调谐电抗器，可抑制系统主要阶次谐波，并有效的减小电容器投入时的合闸涌流，安全提高系统功率因数。 装置主要由高压并联电容器、调谐电抗器、交流真空接触器、功率因数控制器、综合保护装置、电流互感器、电压互感器、避雷器、喷逐式熔断器、金属箱体及相应的主回路和控制回路等组成。

广泛应用于电力系统、城市输变电站、机械、汽车、冶金、造船、铁路、煤矿、化工等行业。

产品特点：

高压电容器采用单相或三相聚丙烯薄膜做电介质的全膜电容器，内部充满不含氯化联苯的绝缘油，具有低损耗、高稳定性和寿命长的特点。

高压电容器内附熔丝，该熔丝设计可承受额定的过电压和过电流、电容器投切时的暂态电流、电容器内部其他故障导致的短路电流或串联电容器组保护间隙动作造成的瞬时过电压及过电流

采用环氧浇注干式铁芯串联电抗器，电抗器电抗率为6%（其他电抗率可选），有效限制合闸涌流，抑制5次及以上谐波谐振。

本装置采用高压真空接触器作为投切开关，具有分断能力强，无电弧重燃等特点，真空接触器的触头由特殊材料制成，特别适合开断容性电流，操作寿命长（达10万次以上）。

采用高压喷逐式熔断器作为电容器外部短路保护，确保设备安会运行

放电线圈直接与电容器并联使用，电容器从电网断开后，在5S内将电容器端子间的电压降至50V以下，放电线圈还可为并联电容器提供二次保护信号；

为限制投切电容器组引起的操作过电压，配有电容器专用的氧化锌避雷器

装置采用一个控制器进行控制，可实时显示运行参数及故障信息，具有RS－485通讯接口；

电容器采用单星形或双星形接线方式，保护方式主要有中性点不平衡电流、开口三角电压、差动电压等三种保护方式

装置具有过压、欠压、过流保护；

结构设计合理，热、动稳定性好，配有高压带电显示器，用于显示装置的投切状态，并有电磁锁、观察窗，具有强制闭锁功能，确保运行和维护人员安会

自动补偿装置分为二至六段投切，可根据总补偿容量灵活分组，补偿精度高、冲击小，能获得最大的无功补偿效果。

选配“阿珂法云控系统”，实时掌握设备的全部信息
